232/485/422接口转换器（不光隔、无源）

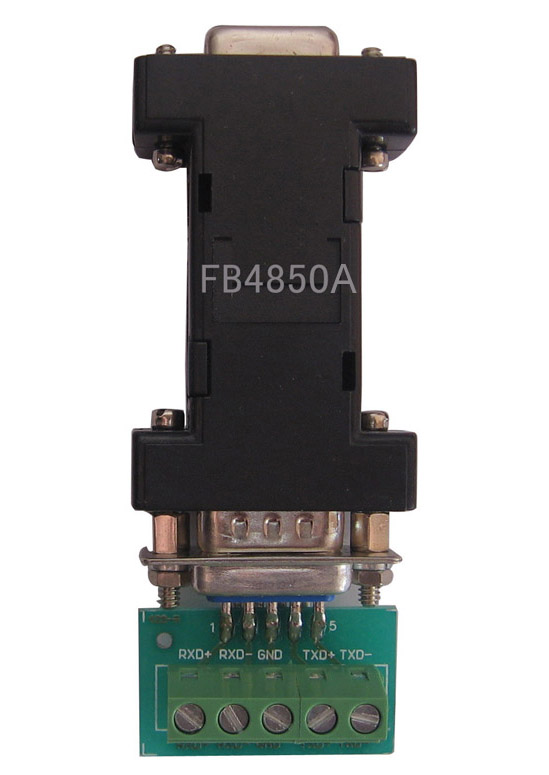

产品型号：FB485OA （普通外形）
DGFB485OA（导轨外形）
RS232/485/422接口转换器能将RS-232转换成RS-485（半双工）信号或RS-422（全双工）信号并延长传输至1200米。采用独特的自动收发技术，确保兼容所有软件。FB485OA/DGFB485OA为非光电隔离型,无需外接电源。
产品特点:
※ 特有高效串口取电技术，功耗极低
※ 自动侦测串口速率、判别和控制数据传输方向
※ 支持异步半双工（RS-485）或异步全双工（RS-422）通信
※ 点到多点通信，支持32点轮询环境（可定制128点）
※ 接口传输距离超过1200米(485/422)
※ 接口具有1500W浪涌保护，15KV静电保护
※ 适用于工业控制环境
|
通讯指标： |
|
|
|
标准 |
符合 EIA RS-232,RS-485标准 |
|
RS-232信号 |
TX,RX, GND |
|
RS-485信号 |
D+,D-,GND |
|
RS-422信号 |
R+,R-,T+,T-,GND |
|
工作方式 |
异步工作,点对点或多点, 2线半双工,4线全双工 |
|
方向控制 |
采用数据流向自动控制技术,自动判别和控制数据传输方向 |
|
波特率 |
300-115200bps,自动侦测串口信号速率 |
|
负载能力 |
支持 32点轮询环境(可定制128点) |
|
传输距离 |
RS-485端1200米(115200bps时),RS-232端建议不超过5米 |
|
接口保护 |
600W浪涌保护、1500V静电保护 |
|
接口形式 |
RS-232端DB-9/DB-25母头,RS-485端工业接线端子 | |
|
|
环境指标： |
|
|
|
|
工作温度 |
-20℃到70℃ |
|
存储温度 |
-40℃到85℃ |
|
湿度 |
相对湿度 5%到95% | |
|
|
电源指标： |
|
|
|
|
输入电源 |
无需外接电源,从 RS-232口的TXD、RTS、DTR信号获取电源 |
|
功耗 |
静态功耗 15mA以内,动态功耗平均值45mA以内 | |
|
|
外观指标： |
|
|
|
|

|
